Позиционеры регулирующего клапана – специальные устройства, осуществляющие управление положением запорного элемента регулирующей трубопроводной арматуры (например, регулирующего клапана) исходя из величины полученного управляющего сигнала. При получении этого сигнала они подают дозированное давление на привод, тем самым перемещая шток клапана в соответствующее положение.
Оснащение позиционером подобной арматуре обеспечивает решение нескольких важных функций:
Важным моментом является не только правильный выбор такого оснащения, но и его верная настройка. Ошибка в любом из этих процессов может привести к неприятным процессам – несовместимостью с системой автоматизации, залипанием клапана, рассинхронизацией его работы с другой арматурой и возникновениям всевозможных аварийных ситуаций.
Оснащение позиционером подобной арматуре обеспечивает решение нескольких важных функций:
- Позволяет исключить рассогласование хода;
- Обеспечивает плавность перемещения исполнительных органов клапана с компенсацией трения и колебаний давления, тем самым исключает риски возникновения гидроударов;
- Оптимизирует точность регулирования расходом на последующем участке гидросистемы;
- Снижает время отклика и улучшает быстродействие системы. Это достигается за счет наличия механизмов обратной связи по положению выходного штока.
Важным моментом является не только правильный выбор такого оснащения, но и его верная настройка. Ошибка в любом из этих процессов может привести к неприятным процессам – несовместимостью с системой автоматизации, залипанием клапана, рассинхронизацией его работы с другой арматурой и возникновениям всевозможных аварийных ситуаций.
Электропневматический позиционер регулирующего клапана
Электропневматический позиционер управляет исполнительным органом регулирующего клапана, трансформируя полученный на катушку электрический сигнал в пневматический. Он также использует обратную связь для поправки выхода на привод регулятора.
Электропневматические версии оснащения характеризуются следующими достоинствами:
Электропневматические версии оснащения характеризуются следующими достоинствами:
- Надежное и точное регулирование в широком спектре рабочих давлений, что имеет важное значение для целого ряда техпроцессов;
- Высокий КПД;
- Снижение производственных расходов;
- Легкая интеграция в автоматизированные и ручные системы управления гидравлическими и газовыми системами;
- Наличие функций диагностики;
- Разнообразие доступных к покупке моделей устройств, функции и технические характеристики которых различаются весьма значительно.
Интеллектуальные позиционеры регулирующего клапана
В основе этого типа высокотехнологичной продукции лежит применение микропроцессоров, что управляют перемещением плунжера регулятора. Корректировка этой величины осуществляется с применением автоматического алгоритма управления и широтно-импульсной модуляции (PWM).
Таким образом, интеллектуальные позиционеры регулируют характеристики расхода с высокой точностью, широким спектром настройки параметров и функцией самодиагностики. Эти особенности обеспечивают высокую надежность эксплуатации таких изделий, которые требуют редкого обслуживания.
Такой вариант продукции также позволяет использовать ряд дополнительных возможностей и функций: отслеживание показателей состояния клапана, конфигурирование, моделирование и архивирование данных и другие.
Таким образом, интеллектуальные позиционеры регулируют характеристики расхода с высокой точностью, широким спектром настройки параметров и функцией самодиагностики. Эти особенности обеспечивают высокую надежность эксплуатации таких изделий, которые требуют редкого обслуживания.
Такой вариант продукции также позволяет использовать ряд дополнительных возможностей и функций: отслеживание показателей состояния клапана, конфигурирование, моделирование и архивирование данных и другие.
Как выбрать позиционер регулирующего клапана
Исходя из перечисленных свойств, становится очевидно, что подбор этого дополнительного оснащения для трубопроводной арматуры представляется не столь простым, как могло показаться изначально. В этой связи мы рекомендуем придерживаться следующего алгоритма выбора позиционера:

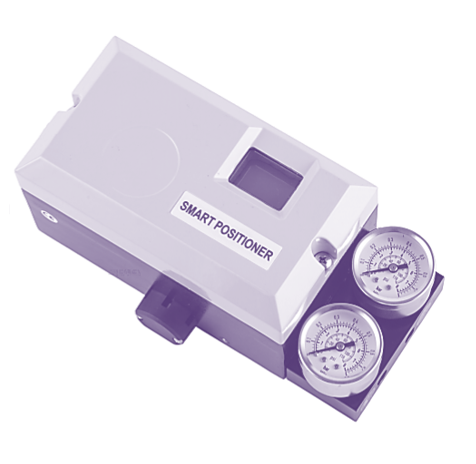

Чтобы получить оптимальную модель позиционеров для регулирующих клапанов непосредственно под вашу производственную задачу, может понадобиться помощь специалистов. «АрмапромТехно» рекомендует интеллектуальный IEPP ALP-210, который отлично зарекомендовал себя на MATICA AV200 и AV300 в ходе эксплуатации на различных производствах. Сделать заказ на их поставку можно у менеджеров нашей компании, воспользовавшись удобным способом связи.
- Особенности и тип управляющего сигнала (электрический, пневматический);
- Тип привода;
- Свойства рабочей среды и условия эксплуатации. Они будут определять возможность применения конкретной модели изделия, а также необходимость антикоррозионного или взрывозащищенного исполнения;
- Величина рабочего давления;
- Класс точности, выражаемый в процентах от величины полного хода клапана. Для грубых процессов (ЖКХ) можно выбирать устройства с классом точности до 1%. Производственные процессы (энергетика, химическая и фармацевтическая промышленности) требуют класса точности до 0,3% максимум;
- Дополнительные функции – самодиагностика, дистанционное управление;
- Протоколы передачи данных, определяющие совместимость позиционера с конкретным спектром оборудования.
Чтобы получить оптимальную модель позиционеров для регулирующих клапанов непосредственно под вашу производственную задачу, может понадобиться помощь специалистов. «АрмапромТехно» рекомендует интеллектуальный IEPP ALP-210, который отлично зарекомендовал себя на MATICA AV200 и AV300 в ходе эксплуатации на различных производствах. Сделать заказ на их поставку можно у менеджеров нашей компании, воспользовавшись удобным способом связи.
