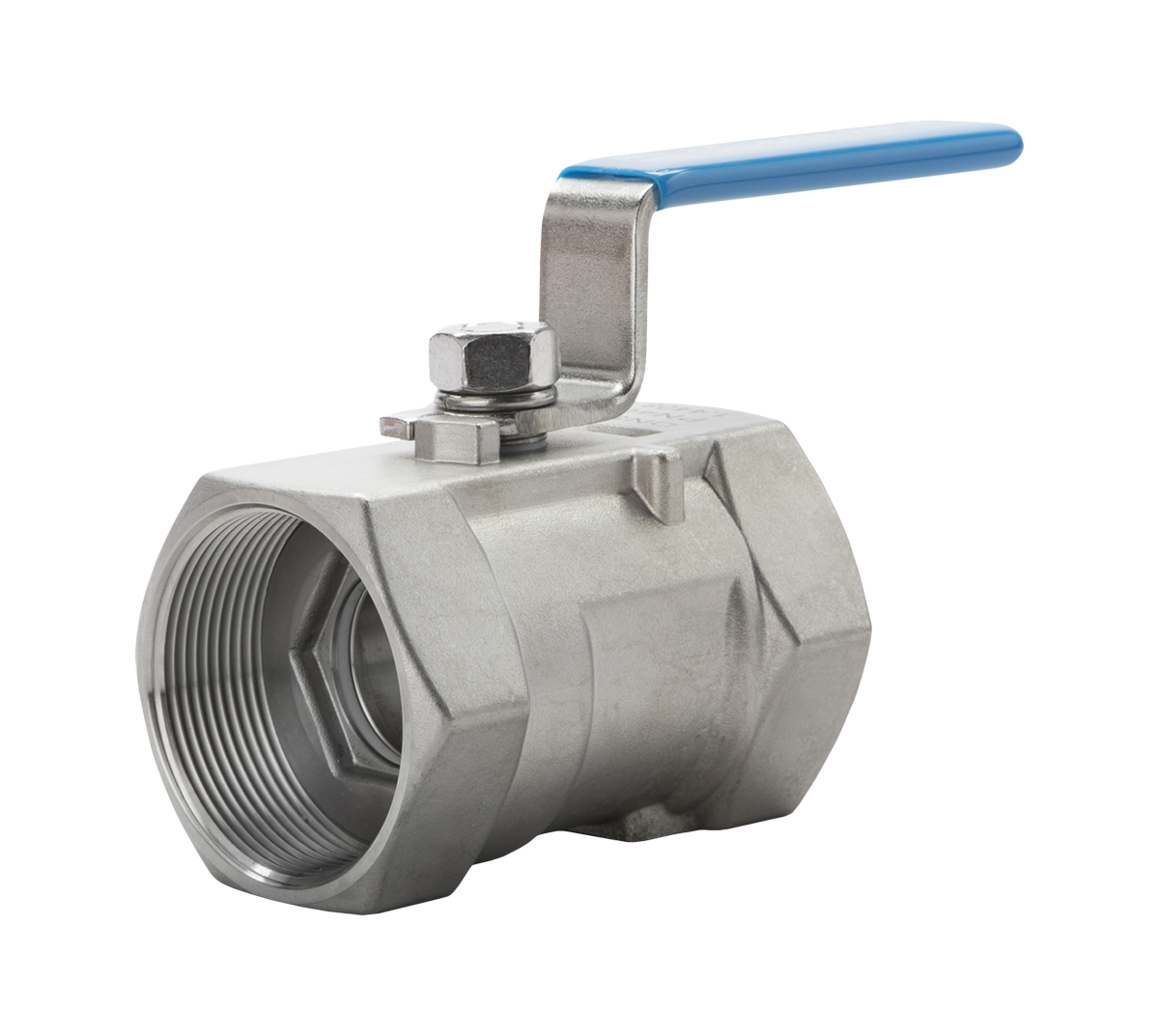

Краны шаровые муфтовые (КШ М) – одна из разновидностей запорной арматуры, отличающаяся характерным способом крепления на трубопроводах гидравлических и газовых систем. Муфтовое соединение относится к разъемным типам крепления, но при этом не требует для осуществления монтажа дополнительных крепежных элементов или сложных приспособлений. С другой стороны, эти устройства не применяются на трубопроводах с диаметром проходного сечения свыше 100 мм. В случае превышения этих параметров стоит выбирать между фланцевой либо приварной версией узла.
Специфика муфтовых шаровых кранов КШ М
Муфтовые шаровые краны КШ М при правильном подборе являются довольно универсальной арматурой. Они могут использоваться на линиях перекачки пресной и морской воды, газов, нефтепродуктов, агрессивных жидкостей и жидкостями с содержанием мелких абразивных частиц. Нежелательно использовать их при работе с жидкостями, обладающими высокой вязкостью.
Кроме того, муфтовые устройства обладают ограниченной температурой применение (до +240ºС), что ниже, чем у фланцевых вариантов запорной арматуры. Объясняется это тем, что в отличие от фланцевых прокладок у резьбового соединения крана нет элементов, способных компенсировать удлинение линейных размеров изделия при температурном расширении металла.
По фактору технологии, используемой для изготовления корпуса, такие устройства делятся на:
Исходя из числа элементов, образующий корпус муфтового шарового крана КШ М, принято различать:
По размеру проходного отверстия в запорном элементе муфтовые шаровые краны делятся на:
По взаимному расположению центральных линий входного и выходного патрубков устройство принято различать:
Материалами, из которых выполняются ключевые конструктивные элементы узлов, являются латунь, нержавеющие и легированные стали, а также полимерные композиты. Оптимальная версия материала подбирается исходя из расчетных параметров системы (давление, температура) и свойств транспортируемой среды.
Кроме того, муфтовые устройства обладают ограниченной температурой применение (до +240ºС), что ниже, чем у фланцевых вариантов запорной арматуры. Объясняется это тем, что в отличие от фланцевых прокладок у резьбового соединения крана нет элементов, способных компенсировать удлинение линейных размеров изделия при температурном расширении металла.
По фактору технологии, используемой для изготовления корпуса, такие устройства делятся на:
- Цельносварные. Устройства подобного типа являются наиболее универсальными и распространенными. Предельное давление в 40 бар у таких устройств обусловлено применением листовых и трубопрокатных заготовок. Также стоит понимать, что такие шаровые краны не подлежат ремонту;
- Разборные. Ремонтопригодные узлы применяются для высоких давлений (до 160 бар) в различных ответственных сферах промышленности и энергетики.
Исходя из числа элементов, образующий корпус муфтового шарового крана КШ М, принято различать:
- Двухсоставные узлы. Узлы таких версий, оснащенные ручным управлением, используются на трубопроводах до 50 мм диаметром. Максимальное давление для двухсоставных КШ М не превышает 63 бар;
- Трехсоставные узлы. Такие изделия с усилением корпуса в области шпинделя, соединенные при помощи крепежа, применяются при повышенных значениях давлений – от 63 до 160 бар.
По размеру проходного отверстия в запорном элементе муфтовые шаровые краны делятся на:
- Полнопроходные;
- Стандартнопроходные;
- Неполнопроходные.
По взаимному расположению центральных линий входного и выходного патрубков устройство принято различать:
- Прямые шаровые краны;
- Угловые шаровые краны.
Материалами, из которых выполняются ключевые конструктивные элементы узлов, являются латунь, нержавеющие и легированные стали, а также полимерные композиты. Оптимальная версия материала подбирается исходя из расчетных параметров системы (давление, температура) и свойств транспортируемой среды.
Преимущества муфтовых шаровых кранов КШ М
Оснащенные муфтовым соединением в качестве варианта монтажа эти изделия характеризуются следующими достоинствами:
- Наиболее простой монтаж среди всех вариантов крепления на трубопроводе;
- Надежность и высокая степень герметичности;
- Длительный срок эксплуатации – от 5 до 10 лет в зависимости от сплава и свойств рабочей среды;
- Высокая универсальность. Муфта в качестве варианта соединения одинаково успешна на линиях перекачки широкого спектра рабочих жидкостей и газов;
- Возможность снятия и повторного использования узла на новом месте установки;
- Компактность трубопроводной арматуры, оснащенной соединением типа муфты;
- Доступная стоимость устройства.
Где купить муфтовый шаровой кран КШ М
Несмотря на то, что соединение при помощи муфты является не самым распространенным на арматурной продукции, в каталоге компании «АрмапромТехно» представлен внушительный выбор таких моделей. У нас можно подобрать и заказать следующие муфтовые шаровые краны:
АСТА: КШ451, КШ151, КШ654;
АДЛ: BV3, BV16, BV17 с пневмоприводом или с электроприводом;
Standard Hidraulica: Аризона, Бостон, Чикаго и другие.
При возникновении сложностей с подбором оснащения либо вопросах о стоимости конкретной конфигурации товара обращайтесь к нашим менеджерам. Они оперативно предоставят необходимую информацию и пришлют индивидуальное коммерческое предложение на поставку этой продукции.
АСТА: КШ451, КШ151, КШ654;
АДЛ: BV3, BV16, BV17 с пневмоприводом или с электроприводом;
Standard Hidraulica: Аризона, Бостон, Чикаго и другие.
При возникновении сложностей с подбором оснащения либо вопросах о стоимости конкретной конфигурации товара обращайтесь к нашим менеджерам. Они оперативно предоставят необходимую информацию и пришлют индивидуальное коммерческое предложение на поставку этой продукции.
