Чугунные задвижки с выдвижным и невыдвижным шпинделем – еще один вариант градации этого широко применяемого типа запорной трубопроводной арматуры. О различных версиях исполнений этих узлов, монтируемых в газовых и гидравлических системах, мы писали ранее. Сейчас же обозначим конструктивные различия приведенных вариантов задвижек из чугуна и специфику применения, которая из них вытекает.

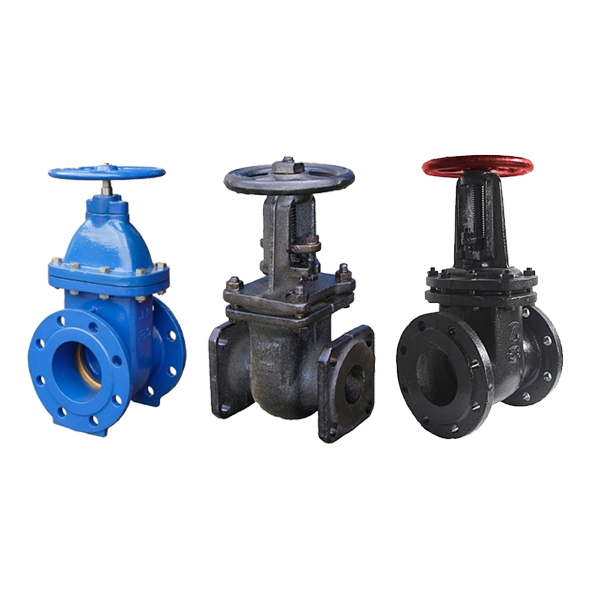

Специфика чугунных задвижек с выдвижным и невыдвижным шпинделем
Начнем с общих черт этой продукции, обусловленных функциональным назначением, применяемыми материалами и технологией изготовления.
Полнопроходные запорные устройства, элементы которых производятся путем литья, применяются на линиях с давлениями 10-16 бар и температурой рабочей среды до +150ºС. Большие значения этих величин требуют применения другого материала – углеродистых либо нержавеющих сталей.
В качестве материала для изготовления подобной продукции могут выступать:
Применяемые для изготовления арматуры чугуны и специфика технологий несколько ограничивают применение чугунных задвижек. Так, например, они не должны монтироваться на трубопроводах, по которым прокачиваются агрессивные жидкости и газы. Именно поэтому их применение обусловлено системами водоснабжения, вентиляции, кондиционирования и перекачки пара на объектах ЖКХ и других сфер.
Полнопроходные запорные устройства, элементы которых производятся путем литья, применяются на линиях с давлениями 10-16 бар и температурой рабочей среды до +150ºС. Большие значения этих величин требуют применения другого материала – углеродистых либо нержавеющих сталей.
В качестве материала для изготовления подобной продукции могут выступать:
- Серый чугун, представляющий собой сплав железа и углерода с графитовыми включениями. Такой материал отличается исключительными литейными свойствами и позволяет получать сложные по конфигурации изделия;
- Ковкий чугун. Сплавы этой группы характеризуются высокой пластичностью и применяются в больших диапазонах температур и давлений, нежели серые. Кроме того, такой чугун более стоек к химическим взаимодействиям;
- Высокопрочные чугуны. Сплавы, полученные путем добавления в железо шаровидного графита, характеризуются вибростойкостью и повышенным сроком службы.
Применяемые для изготовления арматуры чугуны и специфика технологий несколько ограничивают применение чугунных задвижек. Так, например, они не должны монтироваться на трубопроводах, по которым прокачиваются агрессивные жидкости и газы. Именно поэтому их применение обусловлено системами водоснабжения, вентиляции, кондиционирования и перекачки пара на объектах ЖКХ и других сфер.
Конструктивные сходства и различия чугунных задвижек с выдвижным и невыдвижным шпинделем
Основная подвижная деталь узла – расположенный перпендикулярно оси потока затвор. Он может иметь различное исполнение – клиновое, дисковое (параллельное) либо шиберное.
Запорный элемент клиновых чугунных задвижек установлен на шпинделе шарнирно и перемещается перпендикулярно направлению потока по корпусным направляющим. При всех своих многочисленных достоинствах у таких устройств возможны заклинивания при резких перепадах температуры и скорый износ уплотнительных колес.
Запорный элемент клиновых чугунных задвижек установлен на шпинделе шарнирно и перемещается перпендикулярно направлению потока по корпусным направляющим. При всех своих многочисленных достоинствах у таких устройств возможны заклинивания при резких перепадах температуры и скорый износ уплотнительных колес.
Двухдисковый затвор как вариант запорного элемента чугунной задвижки имеет разжимную деталь, которая обеспечивает самостоятельное выравнивание и исключает заклинивание при посадке на седло. Исключительная герметичность закрытия за счет наличия кольцевых уплотнений – отличительная черта такой версии узла

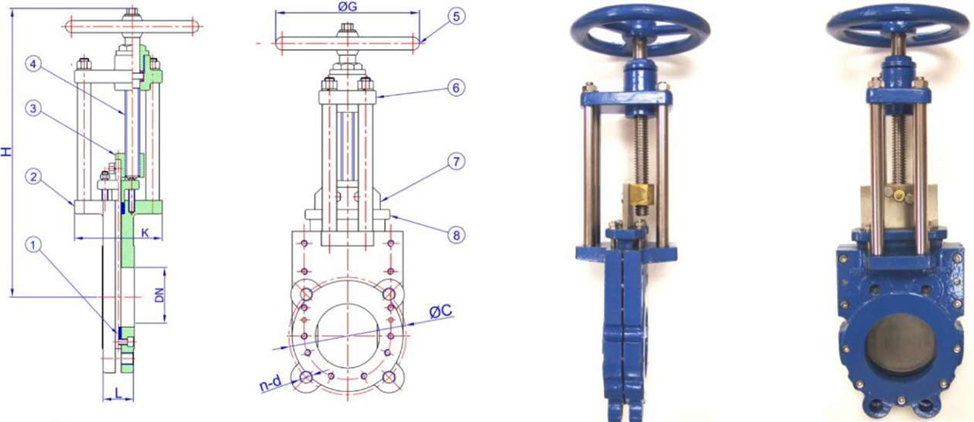

Шиберная задвижка, у которой затвор и седло расположены параллельно, подобна гильотине. Опускающийся затвор с высокой надежностью перекрывает проходное сечение для потока, в котором могут содержаться посторонние частицы (в том числе, крупные). Таким образом, они особенно эффективны в системах транспортировки тяжелых и вязких сред.
Перейдем к различиям в конструкции шпинделя.

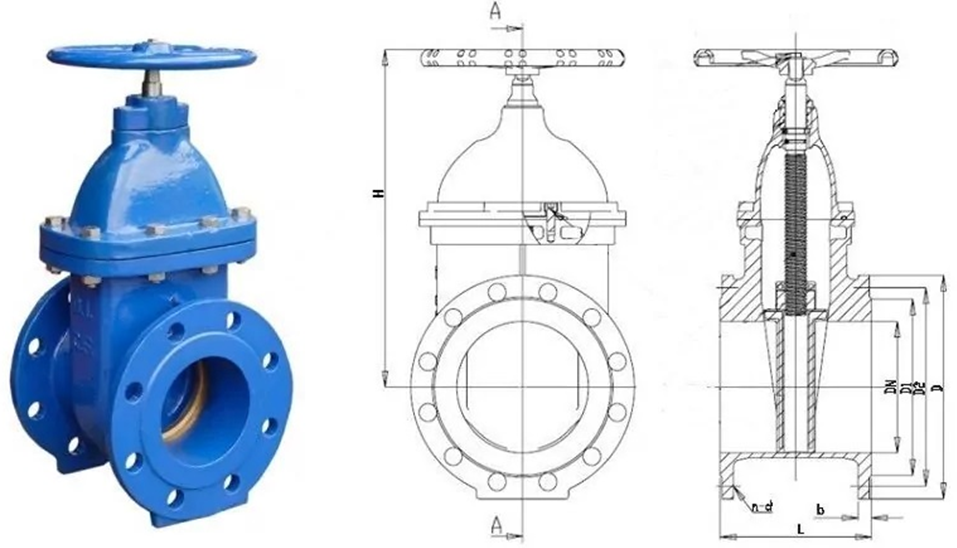

Чугунные задвижки с невыдвижным шпинделем. Такие устройства содержат невыдвижной узел «гайка-шпиндель». Шпиндель вращается внутри приводной гайки, что вмонтирована в запорный элемент. Шарнирно установленный на шпиндель клин перемещается по конусным направляющим.
Достоинством такого решения является прежде всего меньшая строительная высота (если сравнивать с выдвижным вариантом). Это позволяет устанавливать их в местах с ограниченным пространством. С другой стороны, за счет нахождения резьбы в контакте с рабочей средой, необходимо регулярно контролировать текущее состояние шпинделя и сальников. Кроме того, обслуживание и ремонт таких версий арматуры из чугуна приходится проводить чаще, чем с выдвижным вариантом шпинделя.
Достоинством такого решения является прежде всего меньшая строительная высота (если сравнивать с выдвижным вариантом). Это позволяет устанавливать их в местах с ограниченным пространством. С другой стороны, за счет нахождения резьбы в контакте с рабочей средой, необходимо регулярно контролировать текущее состояние шпинделя и сальников. Кроме того, обслуживание и ремонт таких версий арматуры из чугуна приходится проводить чаще, чем с выдвижным вариантом шпинделя.

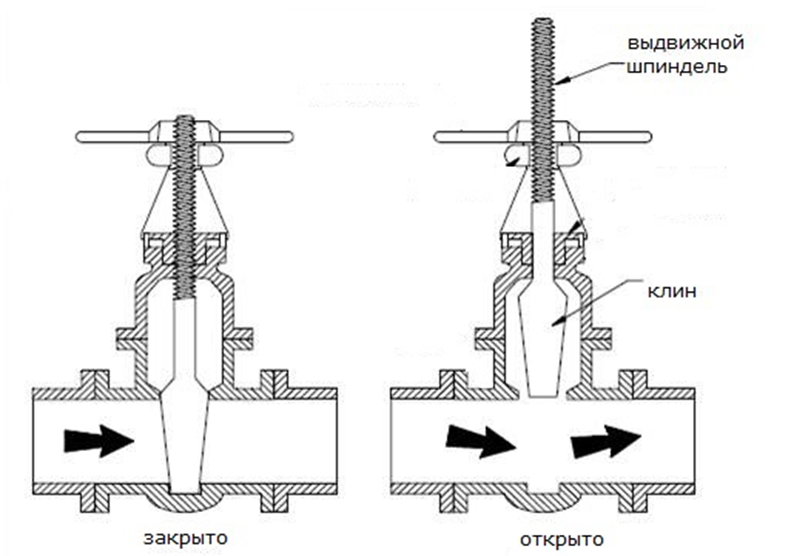

Чугунные задвижки с выдвижным шпинделем. Последний элемент при вращении штурвала выдвигается вверх, для чего в конструкции арматуры предусмотрен специальный бугельный узел. Высота бугельного узла составляет не менее одного диаметра условного прохода задвижки.
Этот нюанс должен быть обязательно учтен при монтаже устройства. В частности, в месте установки изделия до потолка или иного ограничивающего элемента должно быть предусмотрено соответствующее расстояние для выхода штока на величину, достаточную для полного открытия прохода арматуры.
Этот нюанс должен быть обязательно учтен при монтаже устройства. В частности, в месте установки изделия до потолка или иного ограничивающего элемента должно быть предусмотрено соответствующее расстояние для выхода штока на величину, достаточную для полного открытия прохода арматуры.
Как купить чугунные задвижки с выдвижным и невыдвижным шпинделем
Компания «АрмапромТехно» предлагает всем желающим ассортимент этой трубопроводной продукции в различных конфигурациях. В частности, у нас можно купить следующие разновидности таких изделий из чугуна:
Интересующую техническую информацию можно выяснить непосредственно на странице интересующей модели этой арматуры либо у специалистов компании.У них же можно получить коммерческое предложение на поставку нужной продукции в сжатые сроки в любой населенный пункт Республики Беларусь и стран СНГ.
