Широкая номенклатура теплообменников для промышленного применения затрудняет выбор оптимальной версии этого оборудования для многих заказчиков. И если весь ассортимент этой технологичной продукции охватить невозможно, то помочь определиться хотя бы с типом этой техники вполне возможно.
Именно поэтому мы предлагаем вашему вниманию сравнение теплообменников пластинчатого и кожухотрубчатого типа. О конструктивных исполнениях и реализованных в них принципах этого оборудования мы писали ранее. Сейчас же для объективности этого сравнения мы рассмотрим эту технику примерно идентичных значениях ключевых параметров по ряду факторов.
Именно поэтому мы предлагаем вашему вниманию сравнение теплообменников пластинчатого и кожухотрубчатого типа. О конструктивных исполнениях и реализованных в них принципах этого оборудования мы писали ранее. Сейчас же для объективности этого сравнения мы рассмотрим эту технику примерно идентичных значениях ключевых параметров по ряду факторов.
Сравнение теплообменников по весу и габаритам
Что касается габаритов, то при ограниченных пространствах выигрывают пластинчатые обменники – при заданной величине теплопередачи они занимают в 2-5 раз меньшую площадь, чем кожухотрубные. Кроме того, они ощутимо легче конкурирующего варианта оснащения. Это объясняется особенностью их сборки из тонких металлических листов и отсутствие тяжелых элементов рамы, необходимых для установки кожухотрубных агрегатов.
Сравнение теплообменников по теплопередаче
Теплопередача является наиболее важным показателем теплообменной техники любого класса. Кожухотрубные агрегаты могут применяться в условиях более высоких давлений и температур. Но при этом скорость потока теплоносителя и поверхность теплообмена у пластинчатых конструкций примерно в 3-4 раза выше, чем у самых передовых канальных трубок.
При изменении параметров системы, которые вызывают необходимость корректирования конфигурации обменника, пластины также выигрывают. Их количество можно изменить, добавив либо убрав несколько пластин. Площадь же теплопередачи кожухотрубного теплообменника изменить фактически невозможно – для этого необходимо менять аппарат.
При изменении параметров системы, которые вызывают необходимость корректирования конфигурации обменника, пластины также выигрывают. Их количество можно изменить, добавив либо убрав несколько пластин. Площадь же теплопередачи кожухотрубного теплообменника изменить фактически невозможно – для этого необходимо менять аппарат.
Свойства рабочей среды
Степень чистоты теплоносителя также влияет на подбор типа обменника.
Так обладающие меньшими размерами между пластинами аппараты весьма чувствительны к чистоте жидкости. При наличии в ней твердых включений и примесей различного характера они быстро забиваются. Соответственно, для сохранения эффективности необходимо проводить подготовительные мероприятия по обеспечению водоподготовки (снижение жесткости) либо фильтрации масла.
Кожухотрубчатый теплообменник не имеет таких строгих требований к качеству теплоносителя. Приличный диаметр трубок позволяет применять рабочую среду с загрязнениями или твердыми примесями.
Так обладающие меньшими размерами между пластинами аппараты весьма чувствительны к чистоте жидкости. При наличии в ней твердых включений и примесей различного характера они быстро забиваются. Соответственно, для сохранения эффективности необходимо проводить подготовительные мероприятия по обеспечению водоподготовки (снижение жесткости) либо фильтрации масла.
Кожухотрубчатый теплообменник не имеет таких строгих требований к качеству теплоносителя. Приличный диаметр трубок позволяет применять рабочую среду с загрязнениями или твердыми примесями.
Сравнение возможностей по показателям параметров системы
Если говорить про предельную температуру теплоносителя, то трубчатая конструкция тут выигрывает у пластинчатой более чем вдвое. Трубчатое оснащение при использовании титана или нержавеющих сталей определенных марок может применяться для рабочих температур до +600ºС. Рабочая среда, протекающая между пластинами, не должна быть горячее +250ºС.
Величина предельного давления – еще один важный показатель для подбора теплообменной техники. Наиболее прочными – паяными пластинчатыми обменниками – этот показатель может достигать 10 Мпа при средней в классе величине предельного рабочего давления 4 МПа. У кохужотрубчатых аппаратов этот показатель только стартует с 10 МПа и у отдельных моделей может достигать 20 МПа.
Величина предельного давления – еще один важный показатель для подбора теплообменной техники. Наиболее прочными – паяными пластинчатыми обменниками – этот показатель может достигать 10 Мпа при средней в классе величине предельного рабочего давления 4 МПа. У кохужотрубчатых аппаратов этот показатель только стартует с 10 МПа и у отдельных моделей может достигать 20 МПа.
Техобслуживание и ремонт
Исходя из специфики, описанной выше, изготовленные из нержавеющих сталей кожухотрубные теплообменные аппараты нуждаются в очень редком обслуживании и ремонтных работах. Пока в строю остается 70% трубок обменника такого типа, он считается рабочим.
Состоящие из пластин агрегаты нуждаются в обслуживании намного чаще. Причина не только в возможном засорении небольших пространств между пластинчатыми элементами, но и в повреждении уплотнительных прокладок между ними. Но сам процесс разборки и чистки такого оснащения занимает не так много времени и труда.
Состоящие из пластин агрегаты нуждаются в обслуживании намного чаще. Причина не только в возможном засорении небольших пространств между пластинчатыми элементами, но и в повреждении уплотнительных прокладок между ними. Но сам процесс разборки и чистки такого оснащения занимает не так много времени и труда.
Срок службы теплообменников
При невозможности или нецелесообразности замены труб в аппарате (в отличие от металлических пластин) кожухотрубные теплообменники служат меньше, чем пластинчатые при регулярной замене комплектующих.

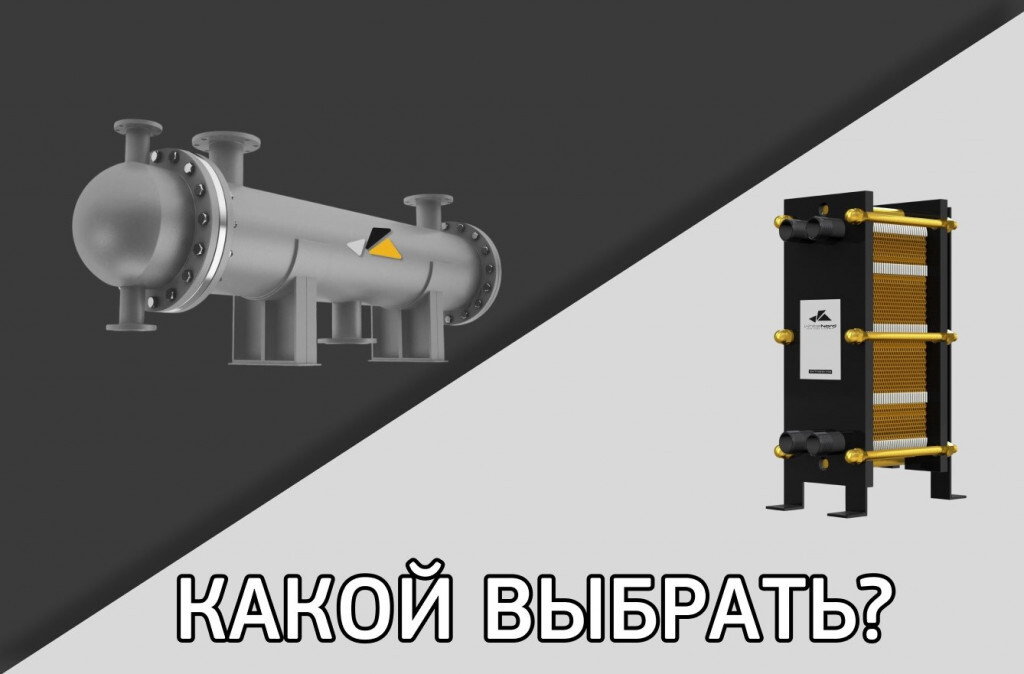

Какой теплообменник выбрать?
Подбор наилучшей версии этого оснащения зависит от параметров системы и условий применения. Общие рекомендации таковы:
Подобрать и сделать заказ на хороший промышленный теплообменник можно в каталоге компании«АрмапромТехно». У нас можно выбрать следующие теплообменные аппараты для промышленного применения:
- При использовании в условиях высокого давления и температурах в промышленных системах с большой производительностью кожухотрубный аппарат будет более рациональным – особенно когда располагаемая площадь не ограничена;
- При бытовых и промышленных задачах с умеренным давлением, скромном бюджете и дефиците места стоит искать решение среди пластинчатых обменников.
Подобрать и сделать заказ на хороший промышленный теплообменник можно в каталоге компании«АрмапромТехно». У нас можно выбрать следующие теплообменные аппараты для промышленного применения:
Специалисты компании помогут с подбором этих агрегатов под конкретные параметры, предоставленные заказчиком. Узнать стоимость предложенного оборудования либо получить ответы на другие вопросы можно позвонив по контактным телефонам, оставив заявку на сайте либо написав на электронную почту компании.
