Газовые шаровые краны

2024-11-20 07:40
Газовые шаровые краны – особая разновидность запорной трубопроводной арматуры, предназначенная для применения в системах транспортировки газа с целью перекрытия газового потока. Запорным элементом в форме шара, которым оснащен такой вид устройства, осуществляется полное либо частичное перекрытие проходного сечения изделия.

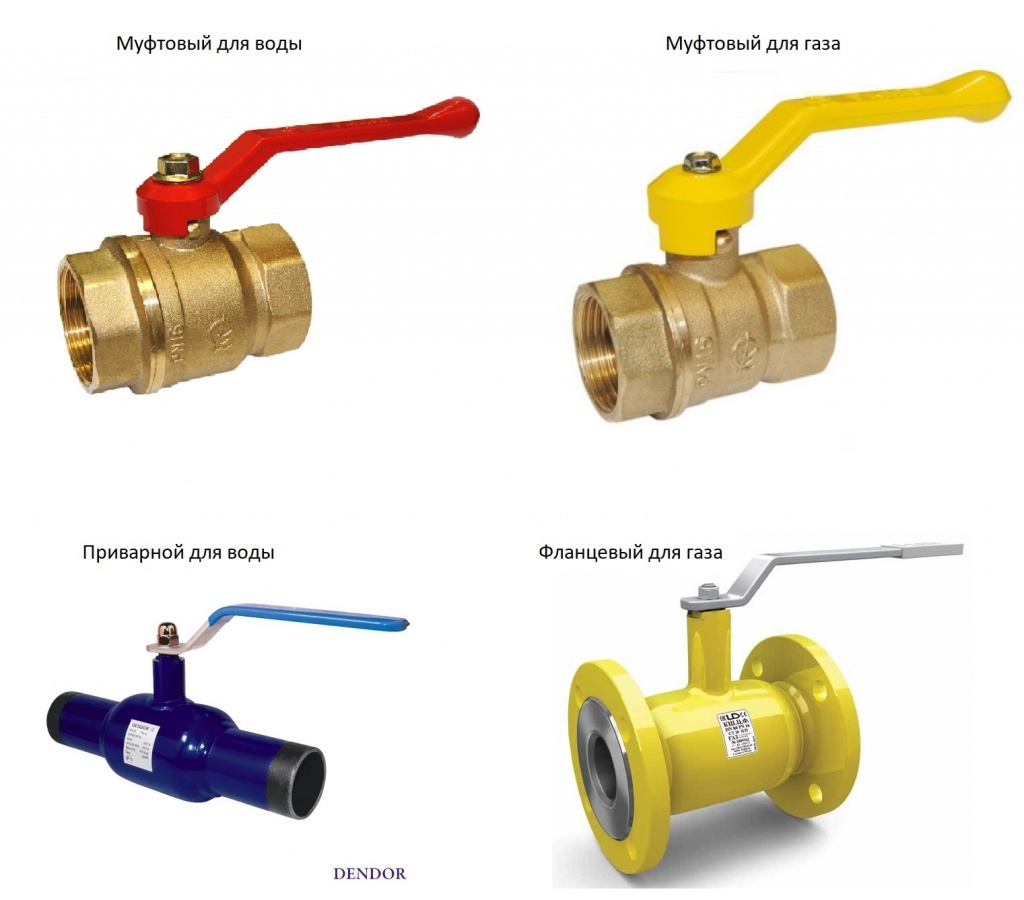

Шаровые краны для газа и воды, применяемые в современных магистралях, имеют некоторые различия. В частности, к главным особенностям таких изделий для линий транспортировки газа относятся:
  • Более высокая прочность, обусловленная применяемыми для изготовления корпуса и запорного элемента материалов. Так шар чаще всего выполняется из никелированных, омедненных либо хромированных нержавеющих сталей, шпиндель – из прочного полимера;
  • Использование несколько отличной гаммы уплотнительных материалов, что обеспечивают большую герметичность;
  • Соединительная резьба таких изделий имеет большую протяженность для обеспечения герметичности в месте соединения с трубой;
  • Меньшее усилие, необходимое для приложения к управляющему органу для закрытия либо открытия арматуры;
  • Желтый цвет маркировки корпуса изделия, ручки либо иных элементов (необязательно).
Подобные отличия вызваны большей опасностью перекачиваемых в линиях сред. Если утечка воды легко выявляется визуально и как правило не несет катастрофических последствий, то утечка газа в большинстве случаев локально не видна. А опасность этой среды в плане возгорания либо отравления персонала переоценить весьма сложно.

Области применения и виды шаровых кранов для газа

Ввиду многочисленных достоинств эта продукция используется в различных отраслях промышленности. В их числе:
  • Химическая промышленность;
  • Металлургия;
  • Нефтегазовая промышленность;
  • Газоснабжение жилья и других объектов;
  • Автомобилестроение;
  • Медицинская сфера;
  • Наука и лабораторные исследования различного характера.

Все многообразие подобных изделий принято классифицировать по ряду признаков.

Исходя из фактора пропускной способности они делятся на:
  1. Полнопроходные шаровые краны для газа. Диаметр отверстия, выполненного в шаре, идентичен диаметру трубопровода, с которым соединена арматура. Такими версиями снабжаются магистральные линии и коммуникации, где необходимо обеспечить минимальные гидравлические потери;
  2. Стандартнопроходные (они же – редуцированные) газовые шаровые краны. Они обладают пропускной способностью в 0,7-0,8 полнопроходных за счет меньшего на один стандартный размер отверстия в шаровом запорном элементе.

По способу крепления этой арматуры на коммуникациях покупателям предлагаются следующие варианты устройств:

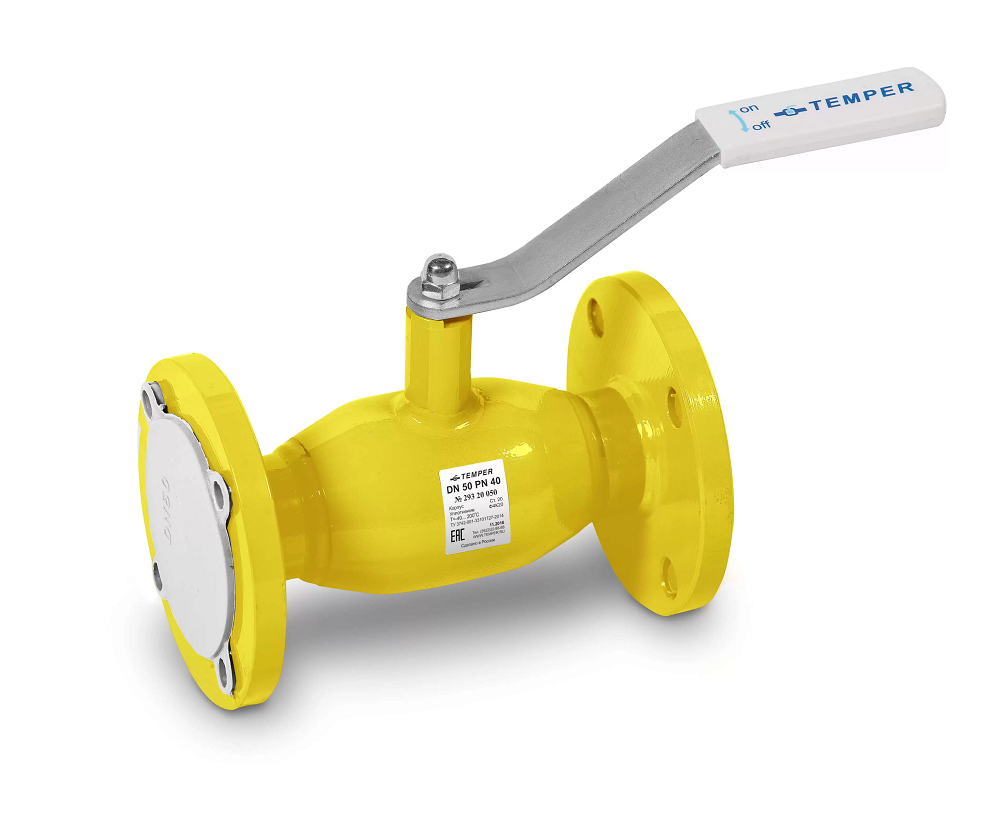

  1. Фланцевые. Их отличает высокая скорость установки с возможностью демонтажа и повторной установки в новом месте. Но такой способ крепления требует периодической проверки степени затяжки фланцев;
  2. Муфтовые. Изделия с цилиндрической либо конической резьбой также могут использоваться многократно;
  3. Приварные. Такие варианты монтируются на наиболее ответственных участках, которых необходима гарантированная тотальная герметичность. При установке приварных шаровых кранов для газа к исполнителям предъявляются особенно высокие требования. Кроме того, их невозможно использовать повторно на другом участке коммуникаций;
  4. Комбинированные. Подобные изделия имеют различные типы соединения из вышеперечисленных на разных концах.

Также можно говорить об общих в плане исполнения устройств и специальных. Первые предлагаются производителями для нейтральных или слабоагрессивных газов, что транспортируются при малых и средних рабочих давлениях. Специальные газовые шаровые краны предназначены для больших давлений или высоких температур, опасных либо агрессивных сред, что отражено в применении особых материалов в их конструкции.

По способу управления эта продукция также довольно разнообразна. Выделяют следующие варианты узлов, при помощи которых производится закрытие либо открытие арматуры:
  • Рукоятка;
  • Редуктор;
  • Штурвал;
  • Пневматический привод;
  • Электрический привод.

Последние два варианта привода допускают автоматическое либо удаленное управление перекрытием линии на оснащенном ими узле.

Как подобрать газовый шаровой кран

Для правильного подбора такого узла для газовых коммуникаций рекомендуем придерживаться следующего алгоритма:
  1. Оцените давление и температуру, при которых будет осуществляться транспортировка среды. Это позволит подобрать материалы корпуса, запорного и других элементов изделия. Также обратите внимание на условия эксплуатации (на открытом воздухе, подвальные помещения с высокой влажностью и так далее). Они во многом будут определять необходимость в защитном антикоррозионном покрытии корпуса узла;
  2. Оцените свойства перекачиваемого газа. От этого будут зависеть материалы уплотнений и дополнительные требования к подбираемому устройству;
  3. Выберите конструктивное исполнение, необходимый вид соединения и диаметр этой трубопроводной арматуры;
  4. Изучите требования к безопасности, которым в условиях применения должен отвечать подбираемый вариант шарового крана для газа;
  5. Определитесь с необходимыми функциями и оптимальным типом управления узлом.

Таким образом, необходимость купить шаровой кран для газа требует тщательного подхода. Перед заказом стоит убедиться, что подобранный вариант отвечает вашим производственным потребностям и требованиям, продиктованным эксплуатацией конкретной системы и производства в целом.

Выбрать и купить газовый шаровый кран на выгодных условиях можно в каталоге компании «АрмапромТехно». В широком ассортименте запорной арматуры такого назначения представлены следующие версии кранов, которые можно эксплуатировать в газовых системах:
